我院新增设备10060MSXP型螺纹综合测量仪

发布人:党委办公室 发布日期:2013/7/23 来源:本站 浏览:次 字号:



近日,我院新购置的螺纹综合测量仪(10060MSXP)投入使用,能够为广大用户提供更多长度计量校准服务。长期以来,我院坚持以提高服务效率,提高检测能力为目标,在不断加强人才建设、硬件设施建设,积极开展新技术、新项目的基础上,大力引进国际先进的检测设备。

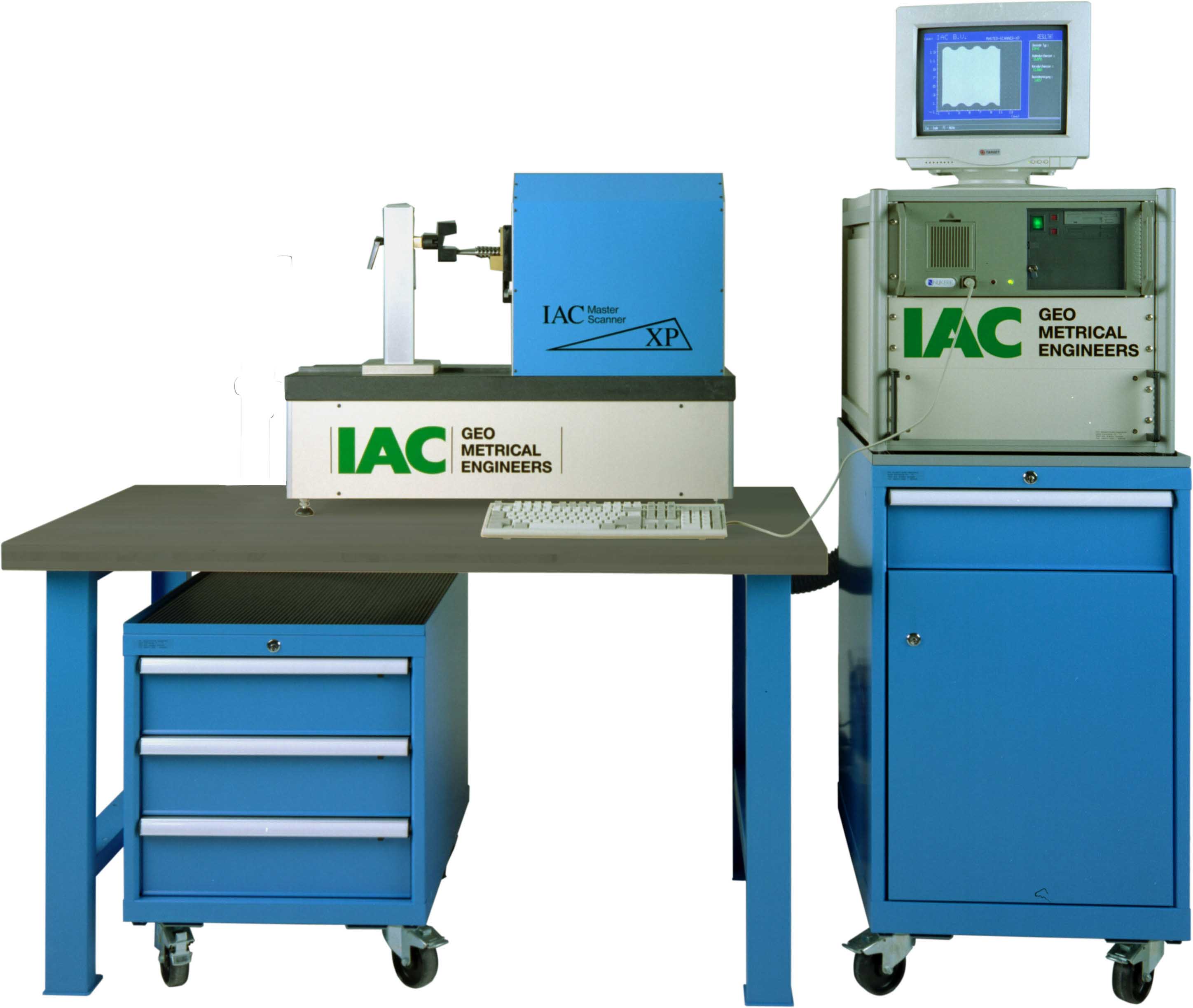

螺纹综合测量仪可满足工业生产中各类光面量规、螺纹量规的参数测量。它采用先进的测量理念和技术、操作简单方便快捷,应用范围广泛,可满足圆柱螺纹塞规、圆柱螺纹环规、锥螺纹塞规、锥螺纹环规、光面环规、光面塞规等各种量规的测量,具有极高的测量不确定度。如图:

仪器规格及相关技术参数:

规格

10060

外尺寸测量范围

1,0 - 90 mm

内尺寸测量范围

2,5 - 100 mm

最大扫描范围

60mm

最小螺距

0,1 mm

仪器重量

160 kg

相关参数

传感器系统

玻璃光栅尺

分辨率

0,01 µm

直线导轨

空气轴承

传动装置

直流电机控制

测量力系统

2 个方向上的计算机控制

计算机

19” 工业计算机

气源提供

6 bar, 水油

电源

220V, 50Hz

测量不确定度

圆柱螺纹环规或锥型螺纹环规 (10 mm以上小径, 牙型半角27º )

小径

2,5  + L/200

实际螺纹中径

2,5  + L/200

螺距

0.75  + L/200

圆柱螺纹环规或锥型螺纹环规(2,5 to 10 mm小径, 牙型半角27º )

小径

3,0  + L/200

实际螺纹中径

3,0  + L/200

螺距

0.75  + L/200

圆柱螺纹塞规或锥型螺纹塞规(1 mm上大径, 牙型半角≥ 27º )

大径

2,0  + L/200

实际螺纹中径

2,0  + L/200

螺距

0.75  + L/200

光面圆柱环规或锥型光面规( 直径 10 mm以上 )

光面环规直径

1,0  + L/200

光面塞规直径

1,0  + L/200

光面圆柱环规或锥型光面规( 直径1 10 mm )

光面环规直径

2,0  + L/200

光面塞规直径

2,0  + L/200







































服务热线:023-63218477
